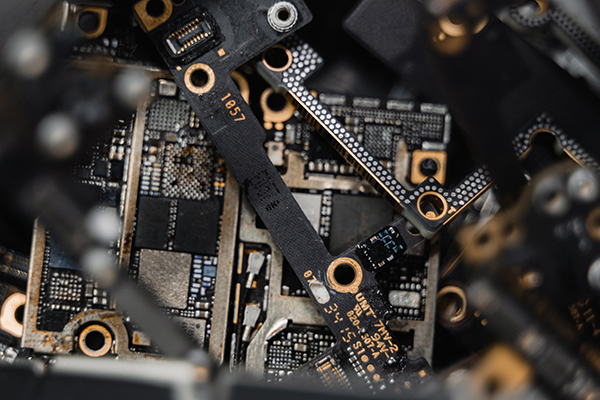

元件通过PCB上的引线孔用焊锡焊接固定在PCB上，那么引线孔及周围的铜箔就称为焊盘。作为一名优秀的PCB工程师，有着丰富焊盘的知识储备是必不可少的。照着元件手册画焊盘很多人都会，但是画的时候要注意怎么画出的焊盘最好，下面分享一些小技巧会让你更加学习到更加完备的焊盘知识。
焊盘种类
总的来说焊盘可以分为6大类，按照形状的区分如下 ：
1. 方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时，采用这种焊盘易于实现。
2.圆形焊盘——广泛用于元件规则排列的单、双面印制板中。若板的密度允许，焊盘可大些，焊接时不至于脱落。
3.岛形焊盘——焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。比如收录机中常采用这种焊盘。
4.泪滴式焊盘——当焊盘连接的走线较细时常采用，以防焊盘起皮、走线与焊盘断开。这种焊盘常用在高频电路中。
5.多边形焊盘——用于区别外径接近而孔径不同的焊盘，便于加工和装配。
6.椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。
7.开口形焊盘——为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。
PCB设计中焊盘的尺寸标准
1. 所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。
2. 应尽量保证两个焊盘边缘的间距大于0.4mm。
3. 在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。单面板焊盘的直径或最小宽度为1.6mm；双面板的弱电线路焊盘只需孔直径加0.5mm即可，焊盘过大容易引起无必要的连焊，孔径超过1.2mm或焊盘直径超过3.0mm的焊盘应设计为菱形或梅花形焊盘。
4. 对于插件式的元器件，为避免焊接时出现铜箔断现象，且单面的连接盘应用铜箔完全包覆；而双面板最小要求应补泪滴。
5. 所有机插零件需沿弯脚方向设计为滴水焊盘，保证弯脚处焊点饱满。
6. 大面积铜皮上的焊盘应采用菊花状焊盘，不至虚焊。如果PCB上有大面积地线和电源线区（面积超过500平方毫米），应局部开窗口或设计为网格的填充。
PCB制造工艺对焊盘的部分要求
1. 贴片元器件两端没连接插装元器件的必须增加测试点，测试点直径在1.0mm~1.5mm之间为宜，以便于在线测试仪测试。测试点焊盘的边缘至少离周围焊盘边缘距离0.4mm。测试焊盘的直径在1mm以上，且必须有网络属性，两个测试焊盘之间的中心距离应大于或等于2.54mm;若用过孔做为测量点，过孔外必须加焊盘，直径在1mm（含）以上;
2. 有电气连接的孔所在的位置必须加焊盘；所有的焊盘，必须有网络属。没有连接元件的网络，网络名不能相同;定位孔中心离测试焊盘中心的距离在3mm以上; 其他不规则形状，但有电气连接的槽、焊盘等，统一放置在机械层1（指单插片、保险管之类的开槽孔）。
3. 脚间距密集（引脚间距小于2.0mm）的元件脚焊盘(如：IC、摇摆插座等)如果没有连接到手插件焊盘时必须增加测试焊盘。测试点直径在1.2mm~1.5mm之间为宜，以便于在线测试仪测试。
4. 焊盘间距小于0.4mm的，须铺白油以减少过波峰时连焊。
5. 点胶工艺的贴片元件的两端及末端应设计有引锡，引锡的宽度推荐采用0.5mm的导线，长度一般取2、3mm为宜。
6. 单面板若有手焊元件，要开走锡槽，方向与过锡方向相反，宽度视孔的大小为0.3mm到0.8mm；
7. 导电橡胶按键的间距与尺寸大小应与实际的导电橡胶按键的尺寸相符，与此相接的PCB板应设计成为金手指，并规定相应的镀金厚度(一般要求为大于0.05um~0.015um)。
8. 焊盘大小尺寸与间距要与贴片元件尺寸相匹配。
9. 设计多层板时要注意，金属外壳的元件，插件时外壳与印制板接触的，顶层的焊盘不可开，一定要用绿油或丝印油盖住（例如两脚的晶振、3只脚的LED）。
10. PCB板设计和布局时尽量减少印制板的开槽和开孔,以免影响印制板的强度。
