现代印刷电路板 (PCB) 是当今技术的命脉。几乎不可能找到没有某种形式的 PCB 的电子产品。虽然需要专业的 PCB 制造商来生产高质量的印刷电路板，但您可以创建自己的自制PCB
什么是印刷电路板？
印刷电路板在 20 世纪下半叶开始普及。在此之前，制造商直接通过电线连接电器的组件。因此，它是杂乱无章的。PCB 的诞生就是为了解决这个问题。
从本质上讲，PCB 是一组穿过玻璃纤维扁平碎片的嵌入式电线。要了解它们的工作原理，您需要了解制造商如何创建它们。
在制造过程中，制造商会将玻璃纤维片堆叠在一起，并用化学树脂对其进行处理。树脂将使它们粘合在一起。
接下来，制造商将在玻璃纤维板的两侧涂上一层铜层。然后，他们将应用光刻胶。然后，制造商将蚀刻与板上走线匹配的PCB 布局图案。之后，他们会用紫外线使板变硬和干燥。
如何在家制作PCB？
在很多电子出版物中，常常可以看到关于自制PcB经验的文章，现在就与大家分享一种古老且传统的PCB制造方法—腐蚀法，大家一起来研究。
这种方法的优点成本低，时间短。缺点也比较明显，双层板的制作比较麻烦，不环保。 接下来让我们开始吧！
自制电路板的方法
第一步、绘制电路板

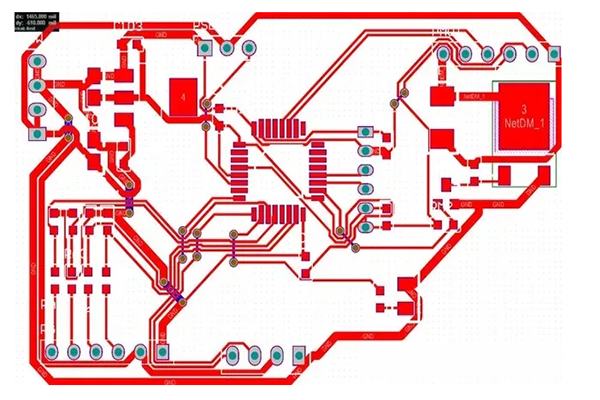

1. 绘制PCB电路板，使用AD就可以

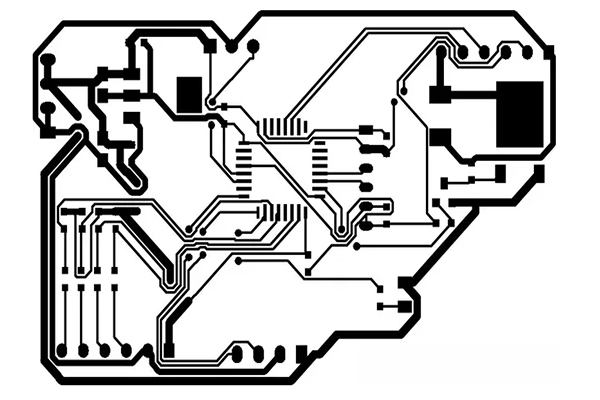

2. 设置只打印TOP_LAYER和过孔层

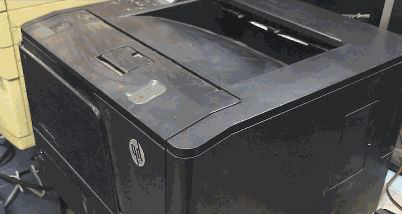

3.使用激光打印机打印在热转印纸上
4.这个电路板设置的最细的电线路为10mil
第二步、转印电路板
1.从激光打印机在热转印纸上打出电子线路黑白图，这里采用油纸会比较好。
2.对于单面电路板，只需一张就够了。然后将其附着在一块大小合适的覆铜板上，在热转印机加热加压下，20秒便可以完成热转印。取出覆铜板，揭开热转印纸，便可以看到覆铜板上清晰的线路图。

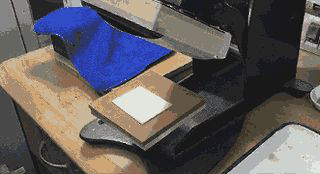

转印机加热压缩
第三步、腐蚀电路板
1.将覆铜板放在震荡腐蚀槽内，使用盐酸和双氧水的混合腐蚀液，只需要15秒钟便可以去掉多余的铜层。(这个可以用水盆代替，然后手摇，水温可以高一点，让其快速发生腐蚀)，预算够的同学，也可以直接去网上买一个腐蚀的设备。
合适的盐酸，双氧水的配比，高速震荡的腐蚀槽是实现快速完美腐蚀的关键。加水冲洗后便可以拿出腐蚀后的电路板。

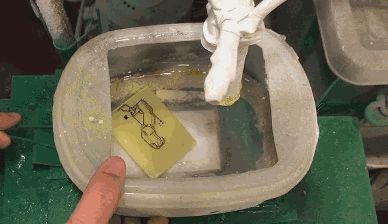

没钱只能自己买个小盆子倒一点腐蚀剂
千万不要鲁莽的触碰高浓度的腐蚀液。否则获得的痛苦会让人记忆一辈子。摇晃的时候要小心. 另外腐蚀完的废水不要随便倒掉，一定要处理好。
2.再使用丙酮或者钢丝球，将黑色的墨粉擦除掉，这样一个实验PCB板便制作完毕了。
有时候还需要打孔
第四步、焊接电路板
1.在电路板表面涂抹助焊剂

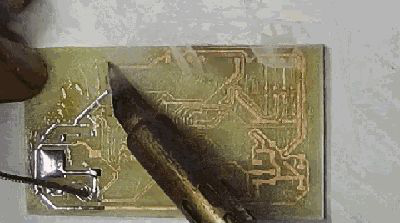

2.使用宽刀口烙铁给电路板上锡，便于后面的焊接

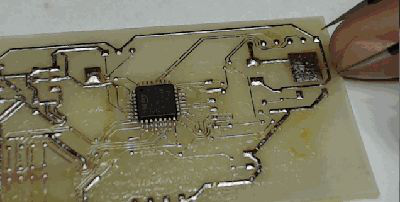

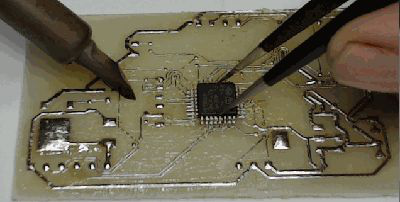

3.去掉助焊剂，完成器件的焊接
4.由于预涂焊锡，所以焊接器件比较容易
5.焊接完毕，使用洗板水清洗电路板
6.处在测试过程中线路板
测试电路板
完成电路的调试
上面所介绍的只是简单的PCB板可以用手工制作的一种方法。如果你有什么想法或者建议，欢迎联系艾讯精密焊接。
